Bagaimanakah saya mengukur rintangan wayar cored?

Sebagai pembekal wayar cored, dengan tepat mengukur rintangan wayar cored adalah sangat penting. Rintangan adalah harta elektrik yang penting yang boleh memberi kesan yang signifikan kepada prestasi dan kualiti wayar cored dalam pelbagai aplikasi. Dalam catatan blog ini, saya akan berkongsi kaedah dan pertimbangan untuk mengukur rintangan wayar cored, berdasarkan pengalaman saya dalam industri.

Memahami asas -asas rintangan

Sebelum menyelidiki kaedah pengukuran, penting untuk memahami rintangan apa. Rintangan adalah pembangkang yang menawarkan bahan kepada aliran arus elektrik. Ia diukur dalam ohm (Ω). Rintangan konduktor, seperti dawai cored, bergantung kepada beberapa faktor, termasuk bahan dawai, panjangnya, kawasan silang, dan suhu.

Formula untuk mengira rintangan diberikan oleh undang -undang Ohm: (r = \ frac {v} {i}), di mana (r) adalah rintangan, (v) adalah voltan di seluruh konduktor, dan (i) adalah arus mengalir melaluinya. Satu lagi formula penting ialah (r = \ rho \ frac {l} {a}), di mana (\ rho) adalah resistiviti bahan, (l) adalah panjang konduktor, dan (a) adalah kawasan silang.

Faktor yang mempengaruhi rintangan wayar cored

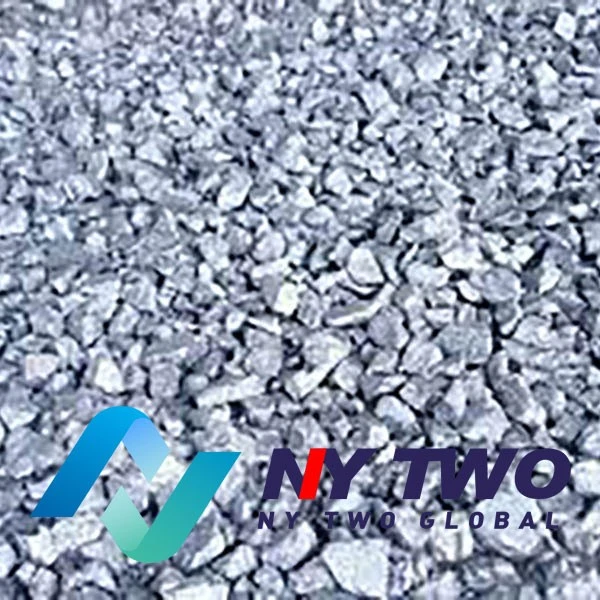

1. Komposisi bahan: Kabel Cored sering diperbuat daripada gabungan bahan -bahan yang berbeza. Contohnya, mereka mungkin mengandungiPelbagai Ferromangan,Magnesium (Mg) logam, danSilikon logam. Setiap bahan mempunyai ketahanan sendiri, yang menyumbang kepada rintangan keseluruhan dawai yang dikelilingi. Aloi yang berbeza dan perkadaran mereka dalam dawai cored boleh membawa kepada variasi yang signifikan dalam rintangan.
2. Panjang wayar: Menurut formula (r = \ rho \ frac {l} {a}), rintangan adalah berkadar terus dengan panjang wayar. Kabel cored yang lebih panjang pada umumnya akan mempunyai rintangan yang lebih tinggi berbanding dengan yang lebih pendek, dengan mengandaikan bahan dan kawasan salib tetap tetap sama.
3. Kawasan silang - keratan: Rintangan adalah berkadar songsang dengan kawasan silang - keratan dawai. Kawat cored dengan kawasan silang yang lebih besar akan mempunyai rintangan yang lebih rendah kerana terdapat lebih banyak ruang untuk elektron mengalir.
4. Suhu: Resistiviti kebanyakan bahan berubah dengan suhu. Untuk logam, resistiviti umumnya meningkat dengan peningkatan suhu. Ini bermakna bahawa rintangan dawai cored juga akan berubah apabila suhu berubah. Oleh itu, apabila mengukur rintangan, adalah penting untuk mengawal dan merekodkan suhu.

Kaedah untuk mengukur rintangan wayar cored

Kaedah dua titik

Kaedah dua titik adalah cara paling mudah untuk mengukur rintangan wayar cored. Dalam kaedah ini, sumber kuasa digunakan untuk memohon voltan yang diketahui di kedua -dua hujung dawai Cored, dan ammeter digunakan untuk mengukur arus yang mengalir melalui dawai. Kemudian, menggunakan undang -undang Ohm (r = \ frac {v} {i}), rintangan boleh dikira.

Walau bagaimanapun, kaedah ini mempunyai beberapa batasan. Rintangan hubungan antara ujian ujian dan wayar dapat memperkenalkan kesilapan, terutama ketika rintangan dawai itu agak rendah. Juga, ia tidak mengambil kira sebarang keseragaman dalam rintangan dawai sepanjang panjangnya.

Kaedah empat titik

Kaedah empat titik, yang juga dikenali sebagai kaedah Kelvin, adalah cara yang lebih tepat untuk mengukur rintangan dawai cored. Dalam kaedah ini, empat probe digunakan. Dua probe luar digunakan untuk memohon arus ke wayar, dan dua probe dalaman digunakan untuk mengukur voltan merentasi bahagian tertentu dawai.

Kelebihan kaedah empat titik ialah ia menghapuskan kesan rintangan hubungan. Oleh kerana probe yang dibawa semasa dan probe pengukur voltan adalah berasingan, rintangan sentuhan pada probe yang dibawa semasa tidak menjejaskan pengukuran voltan, mengakibatkan pengukuran rintangan yang lebih tepat.

Menggunakan multimeter

Multimeter adalah alat yang biasa dan mudah untuk mengukur rintangan wayar cored. Kebanyakan multimeter boleh ditetapkan ke mod pengukuran rintangan. Untuk menggunakan multimeter, hanya sambungkan dua ujian yang membawa kepada dua hujung dawai cored. Pastikan wayar tidak disambungkan ke mana -mana sumber kuasa semasa pengukuran untuk mengelakkan kerosakan pada multimeter.

Walau bagaimanapun, seperti kaedah dua titik, pengukuran multimeter boleh dipengaruhi oleh rintangan sentuhan. Untuk hasil yang lebih tepat, terutamanya untuk wayar rintangan rendah, kaedah empat titik adalah disyorkan.

Langkah berjaga -jaga semasa pengukuran rintangan

1. Bersihkan kenalan: Sebelum membuat pengukuran, pastikan hubungan antara ujian ujian dan wayar cored bersih. Pengoksidaan atau kotoran pada kenalan boleh meningkatkan rintangan hubungan dan membawa kepada pengukuran yang tidak tepat.
2. Mengawal suhu: Seperti yang dinyatakan sebelum ini, suhu boleh menjejaskan rintangan dawai yang dikendalikan. Cuba untuk mengukur rintangan pada suhu yang stabil dan rekod nilai suhu. Sekiranya perlu, betulkan rintangan yang diukur kepada suhu standard menggunakan pekali suhu resistiviti bahan dawai.
3. Elakkan gangguan luaran: Pastikan persekitaran pengukuran bebas daripada gangguan elektromagnet. Medan magnet luaran boleh mendorong arus dalam dawai dan mempengaruhi hasil pengukuran.

Kepentingan pengukuran rintangan untuk pembekal wayar cored

Bagi pembekal wayar cored seperti saya, pengukuran rintangan yang tepat adalah penting kerana beberapa sebab. Pertama, ia membantu memastikan kualiti wayar cored. Dengan mengukur rintangan, kita dapat mengesan sebarang kecacatan atau ketidakkonsistenan dalam wayar, seperti variasi dalam komposisi bahan atau kawasan silang.

Kedua, pengukuran rintangan adalah penting untuk memenuhi keperluan pelanggan. Aplikasi yang berbeza mungkin mempunyai keperluan rintangan khusus untuk wayar Cored. Dengan menyediakan data rintangan yang tepat, kami dapat lebih berkhidmat kepada pelanggan kami dan memastikan produk kami memenuhi keperluan mereka.

Akhirnya, pengukuran rintangan juga dapat membantu dalam penyelidikan dan pembangunan produk wayar baru. Dengan memahami bagaimana faktor -faktor yang berbeza mempengaruhi rintangan, kita dapat mengoptimumkan proses reka bentuk dan pembuatan wayar cored untuk mencapai prestasi yang lebih baik.

Kesimpulan

Mengukur rintangan wayar cored adalah tugas yang kompleks tetapi penting untuk pembekal wayar yang dibuang. Dengan memahami faktor -faktor yang mempengaruhi rintangan dan menggunakan kaedah pengukuran yang sesuai, kami dapat memastikan kualiti dan prestasi produk kami. Sama ada ia menggunakan kaedah dua titik, kaedah empat titik, atau multimeter, setiap kaedah mempunyai kelebihan dan batasannya sendiri, dan pilihan kaedah bergantung kepada keperluan khusus pengukuran.

Sekiranya anda berminat untuk membeli wayar berkualiti tinggi atau mempunyai sebarang pertanyaan mengenai pengukuran rintangan atau aspek lain dari wayar Cored, sila hubungi kami untuk perbincangan dan rundingan lanjut. Kami komited untuk memberikan anda produk dan perkhidmatan terbaik.

Rujukan

• Serway, RA, & Jewett, JW (2018). Fizik untuk saintis dan jurutera dengan fizik moden. Pembelajaran Cengage.
• Hayt, WH, & Kemmerly, JE (2001). Analisis litar kejuruteraan. McGraw - Hill.
