Pengenalan Kepada Mullite

Mullite dibahagikan kepada tiga jenis: -mullite, bersamaan dengan 3Al2O3·2SiO2 tulen, dirujuk sebagai jenis 3:2; -mullite, larutan pepejal dengan lebihan Al2O3, watak yang sedikit berkembang, dirujuk sebagai jenis 2:1; Gamma-mullite, larutan pepejal dengan sedikit TiO2 dan Fe2O3. Mullite stabil dalam sifat petrokimia dan tidak larut dalam HF. Ketumpatannya ialah 3.03g/cm3, kekerasan Mohs 6 ~ 7, takat lebur 1870 darjah, kekonduksian terma (1000 darjah ) ialah 13.8W/(m·K), pekali pengembangan linear (20 ~ 1000 darjah ) ialah 5.3×{{ 30}} darjah , modulus keanjalan 1.47×1010Pa.

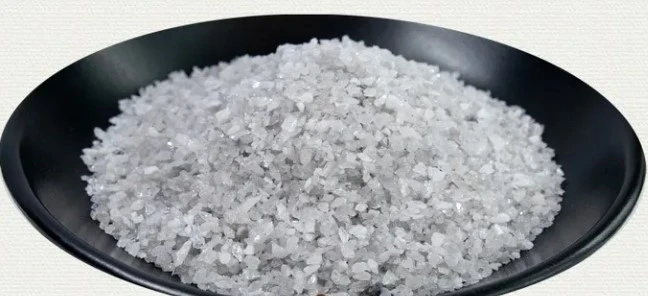

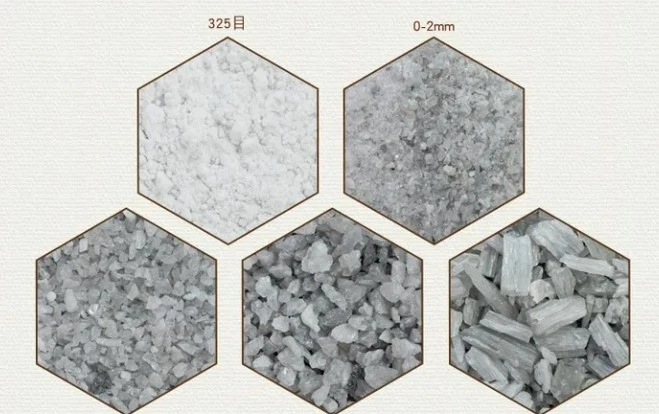

Mullite ialah bahan mentah refraktori dengan fasa kristal 3Al2O3.2SiO2 sebagai komponen utama. Mullite terbahagi kepada mullite semulajadi dan mullite sintetik. Mullite semulajadi jarang berlaku dan biasanya sintetik. Komposisi kimia mullite ialah Al2O371.8% dan SiO228.2%. Struktur mineral adalah sistem kristal rombik, dan kristal disusun dalam tiang panjang, jarum dan rantai. Jarum mullite diselang-seli dalam produk untuk membentuk rangka pepejal.

Mullite mempunyai sifat mekanikal dan haba yang baik pada suhu tinggi, jadi mullite sintetik dan produknya mempunyai kelebihan ketumpatan dan ketulenan yang tinggi, kekuatan struktur yang tinggi pada suhu tinggi, kadar rayapan rendah pada suhu tinggi, kadar pengembangan haba yang rendah, rintangan hakisan kimia yang kuat. dan rintangan kejutan haba yang baik.

Pengeluaran bahan mullite secara amnya boleh dibuat daripada kaolinit, mineral kumpulan sillimanite, aluminium hidroksida atau aluminium oksida dan silikon dioksida yang disintesis secara langsung. Bahan tanah liat bertindak balas dengan alumina atau mineral kumpulan sillimanite dan alumina industri di bawah keadaan pemanasan F untuk membentuk mullite primer dan sekunder, dan mullite primer terbentuk dalam julat 1000 ~ 1200 darjah, dan penghabluran meningkat dengan meningkatkan lagi suhu. Pembentukan mullite sekunder biasanya berakhir pada 1650 darjah. Untuk menghasilkan produk mullite padat, proses pensinteran dua langkah biasanya digunakan. Mullite datang dalam dua bentuk kristal: acicular dan prismatic. Mullite acicular menguatkan fasa kaca dan fasa komposisi kimia bahan, dan refraktori mullite acicular lebih tinggi daripada mullite prismatik. Kaolinit dipanaskan dengan cepat hingga lebih daripada 1400 darjah C untuk membentuk mullite acicular. Jika tidak, pemanasan perlahan kepada suhu yang lebih rendah membentuk mullite prismatik. Terdapat juga laporan mullite tiub dan sfera, yang pertama dianggap disebabkan oleh ketidakpadanan saiz tetrahedral silika dan alumina yang mengakibatkan ketegangan yang disebabkan oleh bentuk tiub, yang terakhir dipanggil mullite nitrogen. Ciri-ciri anisotropi pengembangan haba mullite menjadikannya mempunyai kestabilan haba yang baik. Apabila bahan mullite termaju digunakan sebagai bahagian penyuap, ia boleh terus digantikan kepada penyuap berjalan tanpa pemanasan awal.

Cool tags: pengenalan kepada mullite, China pengenalan kepada pengeluar mullite, pembekal, Cores များအတွက်ဒက်စိမ်း, induction formaces များအတွက် refractory, ferrous သတ္တုစက်မှုလုပ်ငန်းများအတွက် refractory, Refrordory Resins, ဆန့်ကျင်ဘက်ဝန်ဆောင်မှု, zirkonat refraktori
